Gambaran Keseluruhan Komprehensif Alat Berlian Bersalut

Asal-usul Alat Berlian Bersalut:



Gambaran Keseluruhan Komprehensif Alat Berlian Bersalut

I. Definisi dan Prinsip Teras
Alat Berlian Bersalut-berbeza daripada blok pengisar logam atau resin yang menampilkan matriks tersinter bersepadu-dicipta dengan menggunakan satu lapisan zarah pelelas berlian pada substrat keluli, aluminium atau karbida bersimen.



Ini dicapai melalui salah satu daripada tiga proses:penyaduran elektrik,pematerian vakum, atau pemendapan filem nipis-CVD (Chemical Vapor Deposition). Alat ini hanya menampilkan lapisan permukaan berlian tanpa takungan matriks dalam untuk penyimpanan yang kasar; industri secara kolektif merujuk kepada mereka sebagai "alat-satu lapisan berlian bersalut."

Ciri-ciri teras: Lapisan berlian tunggal, penonjolan kasar yang tinggi, ruang pelepasan cip yang mencukupi, ketajaman tinggi dan kesesuaian untuk membentuk rumit atau pemesinan profil yang kompleks.

1. Alat berlian saduran elektrik (paling biasa)
2. Alat berlian dipateri vakum
3. Alat bersalut berlian CVD

(Pisau ukiran batu berlian dipateri khas CNC)

II. Klasifikasi, Struktur dan Kebaikan/Keburukan Tiga Proses Salutan Utama
1. Alat Berlian Bersaduran (Salutan nikel dengan benam mekanikal; volum pasaran tertinggi)
Prinsip Proses

• Selepas prarawatan substrat, alat direndam dalam mandi penyaduran elektrik. Mendapan logam nikel secara seragam, sebahagiannya membungkus dan menambat zarah berlian ke permukaan substrat; ikatan adalah mekanikal semata-mata, tanpa gabungan metalurgi.



Ciri-ciri Struktur

• Lapisan berlian tunggal dengan 50%–60% penonjolan kasar; salutan nipis dan profil keseluruhan yang rendah, membolehkan penciptaan bentuk arka, alat gerek dalaman dan kontur kompleks.



Kelebihan

1. Pengeluaran mudah, kos rendah, dan penghantaran cepat;
2. Ketajaman awal yang sangat tinggi; meminimumkan cipratan tepi apabila memotong batu atau jubin seramik;
3. Mampu memesin bentuk yang sangat kompleks: roda pengisar arka, bit gerudi lubang dalaman, roda profil tepi batu-dan roda panduan pancutan air;
4. Ketepatan dimensi tinggi; sesuai untuk-pemesinan ketepatan kelompok kecil dan kerja pengisaran/sentuhan-manual. Kelemahan



Pengekalan berlian yang lemah;

1. berlian cenderung untuk tertanggal dalam tompok besar di bawah tekanan berat, pengisaran kering, atau semasa memproses rebar;
2. Dibuang sebaik sahaja satu lapisan pelelas digunakan; tidak boleh diperbaharui;
3. Tidak sesuai untuk pengeluaran besar-besaran-jangka panjang dan berat{1}}pada barisan pemasangan.



Produk biasa untuk batu/binaan

• Pad penggilap basah saduran elektrik, bilah pemotong jubin, lengkok batu-roda pengisar profil, cakera pengisar kaca,-bit teras berdinding nipis, ukiran batu/pemotong pengilangan.



2. Vakum-alat berlian dipateri (Salutan-tinggi dengan ikatan metalurgi)
Prinsip proses

• Titanium-zarah berlian bersalut digabungkan dengan nikel-pengisi pateri kromium; bercantum dalam relau vakum bersuhu tinggi-; pengisi membentuk ikatan kimia metalurgi dengan kedua-dua berlian dan substrat keluli, membungkus dengan kukuh asas berlian.



Ciri-ciri struktur

• Penonjolan berlian tinggi (70%–80%); saluran pelepasan-cip lebar; pengekalan tinggi (berlian tidak mudah tanggal); struktur satu-kekuatan tinggi-tinggi.



Kelebihan teras

1. Daya pengekalan adalah 3–5 kali ganda daripada alat saduran elektrik; sesuai untuk pemotongan kering dan-mengisar beban berat;
2. Pelesapan haba yang sangat baik; butiran berlian tidak mudah terbakar; hayat perkhidmatan apabila memproses konkrit, granit atau jubin tebal jauh melebihi alat saduran elektrik;
3. Pemotongan pantas dan mudah tanpa tersumbat; cipratan tepi minimum apabila memotong papak;
4. Sesuai untuk talian pemasangan dan pembinaan tugas berat-menggunakan pengisar sudut.



Kelemahan

• Pelaburan peralatan tinggi dan harga seunit yang tinggi; tidak boleh dibuat semula.



Produk biasa

• Bilah gergaji pemotong-pateri kering, roda cawan pengisar konkrit, penggelek antik batu,-bit berdinding nipis untuk konkrit bertetulang, roda pengisar jalan dan jambatan.



3. Alat bersalut filem-berlian CVD nipis (Filem berlian tulen, pemesinan ketepatan)

Prinsip proses

• Pemendapan wap kimia filamen (CVD) panas-menghasilkan filem berlian tulen 4–40μm pada permukaan alatan karbida bersimen; tiada pengikat digunakan, menghasilkan integral, semua-lapisan permukaan berlian.



Senario aplikasi

• Pengilangan jitu grafit, gentian karbon, aloi aluminium silikon tinggi-dan seramik zirkonia; jarang digunakan untuk mengisar papak batu besar; hampir tidak digunakan dalam industri batu.



Had

• Tidak boleh memproses logam ferus (suhu tinggi mencetuskan grafitisasi); kos yang sangat tinggi; tidak diterima pakai secara meluas dalam industri batu.



III. Alat Berlian Bersalut lwn. Blok Pengisar Berlian Tersinter (Perbezaan Utama)
Jadual
Perbandingan Item Bersalut Berlian (Saduran Elektronik / Pateri) Logam Tersinter / Resin (Blok Frankfurt / Ladam Kuda)
Pengagihan Berlian Lapisan permukaan tunggal sahaja; tiada berlian simpanan-lapisan dalam diedarkan ke seluruh matriks; penggunaan berbilang{1}}lapisan
Ketinggian Protrusi Sangat tinggi; pemindahan cip lancar Agak rendah; terdedah kepada tersumbat dengan habuk
Ketajaman Pemotongan awal yang sangat pantas/tidak mudah Sederhana; memerlukan "berpakaian" (pecah-masuk) untuk menstabilkan
Hayat Perkhidmatan Pendek; dibuang sebaik sahaja lapisan permukaan haus Panjang; penggunaan berterusan berlian dalam matriks
Kapasiti Beban Bersaduran: beban ringan; Brazed: sederhana-hingga-beban berat Sesuai untuk 24-jam pengisaran tugas berat berterusan pada barisan pengeluaran
Bentuk yang Sesuai Profil kompleks, lengkok, lubang dalam, kemasan tepi halus Menggilap kelompok dan meratakan papak rata yang besar
Pengubahsuaian Tidak boleh disalut semula; penggunaan-sekali Boleh dipulihkan melalui-pensinteran (penekanan panas)
Roda Profil Produk Biasa,-bit teras dinding nipis, alas pegang-tangan, bit ukiran Blok Frankfurt, logam kasar-blok pengisar, segmen bilah gergaji



IV. Aplikasi Utama dalam Industri Batu dan Konkrit
1. Sektor Pemprosesan Batu

• Profil kompleks dan pemprosesan arka: Tepi Roman di atas kaunter, ambang tingkap unjur melengkung, profil pengacuan (menggunakan roda pengisar brazed/sadur elektrik);
• Kemasan tepi halus, chamfering dan pemotongan lubang: Saduran nipis-bit teras dinding dan cakera pemangkasan tepi-letrik (menghalang serpihan pada marmar/jubin);
• Pembaikan-selepas jualan dan pengubahsuaian tempat: Pad penggilap basah-elektroplat, mesin-pegang tangan untuk pembaikan calar setempat;
• Ukiran-skala kecil dan pengilangan pelega: Pemotong pengilangan berlian saduran elektrik untuk ukiran corak yang rumit;
• Pemotongan kering papak nipis dan batu tersinter: Bilah gergaji rim berterusan -pateri (pemotongan bebas cip-).



2. Sektor Konkrit dan Lantai Pembinaan

• Pengisaran dinding/lantai konkrit: Roda cawan berlian pateri, segmen pengisaran lantai trapezoid;
• Pemotong paip/lubang elektrik: Saduran elektrik atau pateri -bit teras berdinding nipis untuk penggerudian pantas di dinding bata dan konkrit biasa;
• Salutan lantai lama dan penyingkiran epoksi: Cakera pengisar kasar yang dipateri;
• Asfalt dan permukaan jalan pengisaran/penapis semula; penggelek membentuk untuk batu jatuh/profil.



V. Ringkasan Prestasi Teras Kebaikan dan Keburukan
Kelebihan Umum (Dikongsi oleh Alat Saduran Elektronik & Brazed)

• Struktur berlian-satu lapisan dengan tonjolan tinggi; rintangan pengisaran yang rendah dan penyingkiran bahan yang cepat; cipratan tepi minimum pada permukaan siap;
• Badan alat boleh direka bentuk menjadi bentuk melengkung yang kompleks, lubang dalaman atau slot sempit, menjadikannya sesuai untuk pemesinan tidak-piawai;
• Tiada masa rehat yang panjang-diperlukan; tajam serta-merta apabila dipasang; persediaan mudah;
• Ruang pelepasan cip yang mencukupi; habuk batu dan agregat konkrit kurang berkemungkinan menyumbat permukaan kerja.



Kelemahan Khusus Alat Bersadur Elektronik

• Rintangan hentaman yang lemah; tidak sesuai untuk pengisaran kering atau tekanan berat; terdedah kepada kehilangan berlian apabila memproses granit atau konkrit bertetulang;
• hayat perkhidmatan pendek; hanya sesuai untuk operasi penamat pemprosesan-tugas ringan,-kecil, basah.



Kelebihan Khusus Alat Brazed

• Ikatan metalurgi memberikan rintangan hentaman; sesuai untuk kegunaan kering dan basah; mampu memproses konkrit bertetulang dan granit keras;
• Hayat perkhidmatan adalah 2–4 kali ganda daripada alat saduran elektrik; sesuai untuk pemprosesan volum tinggi-di tapak pembinaan dan kilang batu.

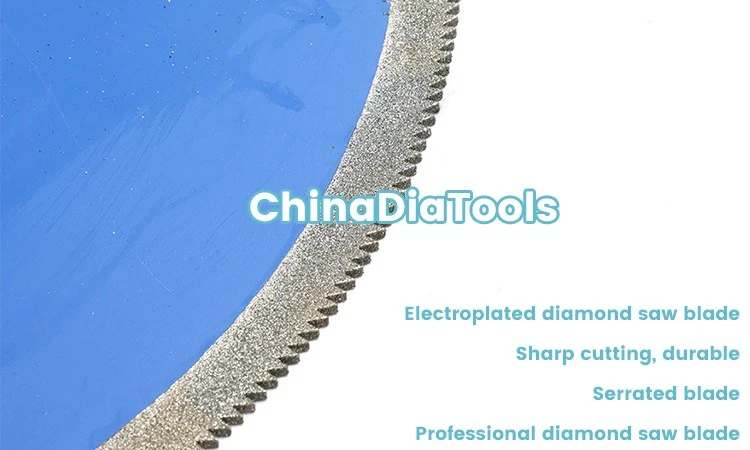

(Bilah Gergaji Berlian Saduran elektrik)



VI. Garis Panduan Pemilihan Praktikal

• Pemangkasan tepi ketepatan dan pemotongan lubang untuk marmar dalaman, batu tersinter dan jubin → Gunakan alatan berlian saduran untuk kemasan licin dan bebas cip-;
• Memotong/memproses kering luar konkrit, rebar dan granit tebal → Gunakan vakum-alat bersalut pateri;
• Pengisaran dan perataan permukaan kasar pada barisan pengeluaran-slab besar automatik sepenuhnya → Gunakan segmen pengisaran logam atau resin tersinter; alat bersalut tidak disyorkan;
• Elakkan betul-betul alat sadur elektrik untuk pengisaran kering yang berpanjangan atau-pengisaran tekanan berat; keseluruhan lapisan berlian terdedah kepada penumpahan, menjadikan alat itu tidak berguna;
• Penyejukan air yang mencukupi disyorkan sepanjang penggunaan alat bersalut untuk mengelakkan pengkarbonan berlian dan detasmen yang disebabkan oleh suhu tinggi.
